设备简介

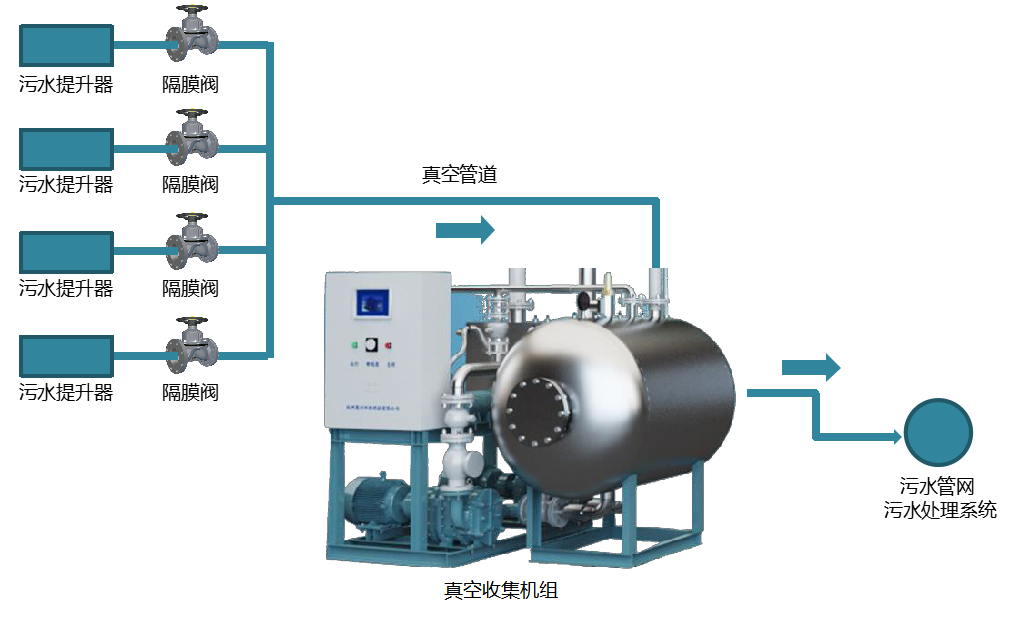

       真空吸排系统属于压力流收集、排水系统，主要用于垃圾站渗滤液的收集及排放。我司生产的BT-ZK系列真空吸排系统由污水提升器、真空管道及真空吸排机组组成，系统示意图如下。

       真空泵在密闭的排水管网中形成真空条件，系统前端配置提升器，收集提升器后端安装真空隔膜阀，污水在真空负压产生的压差作用下流向污水罐，后排至市政污水管网或污水处理系统。

系统组成

1、污水提升器

       污水提升器为整套系统的前端污水收集容器，其主要作用是收集压缩箱内的污水，短暂储存污水。提升器内设置有传感器，当污水达到指定液位时，隔膜阀打开，真空系统开始运行将污水吸走；当液位降至低液位时，隔膜阀关闭，真空系统停止运行。另提升器内装有过滤装置，可过滤大颗粒物质，防止大颗粒物质堵塞管道，避免破坏系统运行。

       隔膜阀是真空排污系统中关键的执行元件之一，其控制真空管路的通与断，可有效减少真空泵的使用频率，延长系统的使用寿命。

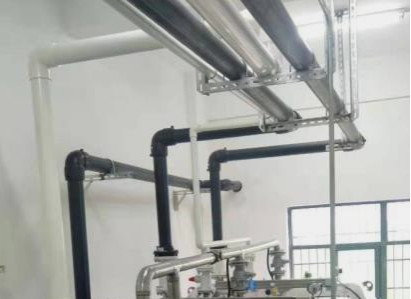

                                       污水提升器                                                                                                         真空管道

2、真空管道

污水以气水混合物的形式，在真空管道内输送。管道内部呈负压状态，不断的为污水输送提供动力，因此管道内介质流速快，具有自我冲洗能力，不易被堵塞。

管道铺设管材宜选用UPVC、不锈钢管、PE管或内衬塑管（承压在1.6MPa以上），管径较小，通常在50-200mm。

3、真空吸排机组

真空吸排机组主要由真空泵、真空罐、排污泵、电控柜等构成，机组部件如下图所示：

BT-ZK系列真空吸排机组主要部件

规格参数

       我司研制的BT-ZK真空吸排系统，每套日处理渗滤液量可达300立方米，系统配置可根据渗滤液日产量、客户要求及设备安装空间等因素进行调整
